Metal Studio

Funkcionalnost

• modeliranje štapova sa velikim brojem različitih poprečnih preseka - valjanih, zavarenih, hladnooblikovanih, jednostrukih i višestrukih, a baze poprečnih preseka su proširive i otvorene za menjanje

• modeliranje ravnih i savijenih limova proizvoljne geometrije

• automatsko pozicioniranje i brojanje elemenata

• obeležavanje elemenata uz mogućnost izbora iz velikog broja stilova obeležavanja.

• oblikovanje elemenata različitim načinima - definisanjem otvora, odsecanjem, zasecanjem, bušenjem, produžavanjem, prodorom drugim entitetom, dodavanjem, brisanjem i pomeranjem čvornih tačaka

• automatsko određivanje vidljivih i nevidljivih ivica

• modeliranje spojeva sa zavrtnjima - paralelno i radijalno raspoređivanje, rupe koje dopuštaju pomeranje zavrtnjeva u jednom pravcu, postavljenje navrtki i podložnih pločica, postavljenje ankera, veliki broj simbola za obeležavanje, baze raspoloživih zavrtnjeva su proširive i otvorene za lako menjanje

• modeliranje varova i njihovo obeležavanje u skladu sa standardima, ali i mogućnost definisanja sasvim proizvoljnog stila obeležavanja

• mogućnost kopiranja spojeva sa zavrtnjima i varovima i njihova primane na drugo mesto u modelu

• vađenje preseka kroz jedan ili više elemenata istovremeno

• vađenje podužnih pogleda i podužnih i poprečnih preseka uz zadavanje dubine gledanja

• kreiranje slika detalja i preseka u izabranoj razmeri

• automatska izrada radioničkih crteža, detaljno iskotiranih i obeleženih

• automatska izrada projektne dokumentacije koja obuhvata specifikaciju i rekapitulaciju materijala, težine, dužine, površine za farbanje (po sklopovima, za ceo crtež ili za više crteža odjednom)

• 3D vizualizacija i render

• uvoz geometrije iz programa Tower

• automatizovano konstruisanje većeg broja tipskih i karakterističnih elemenata - detalja veze, limova ukrućenja, čeonih limova ...

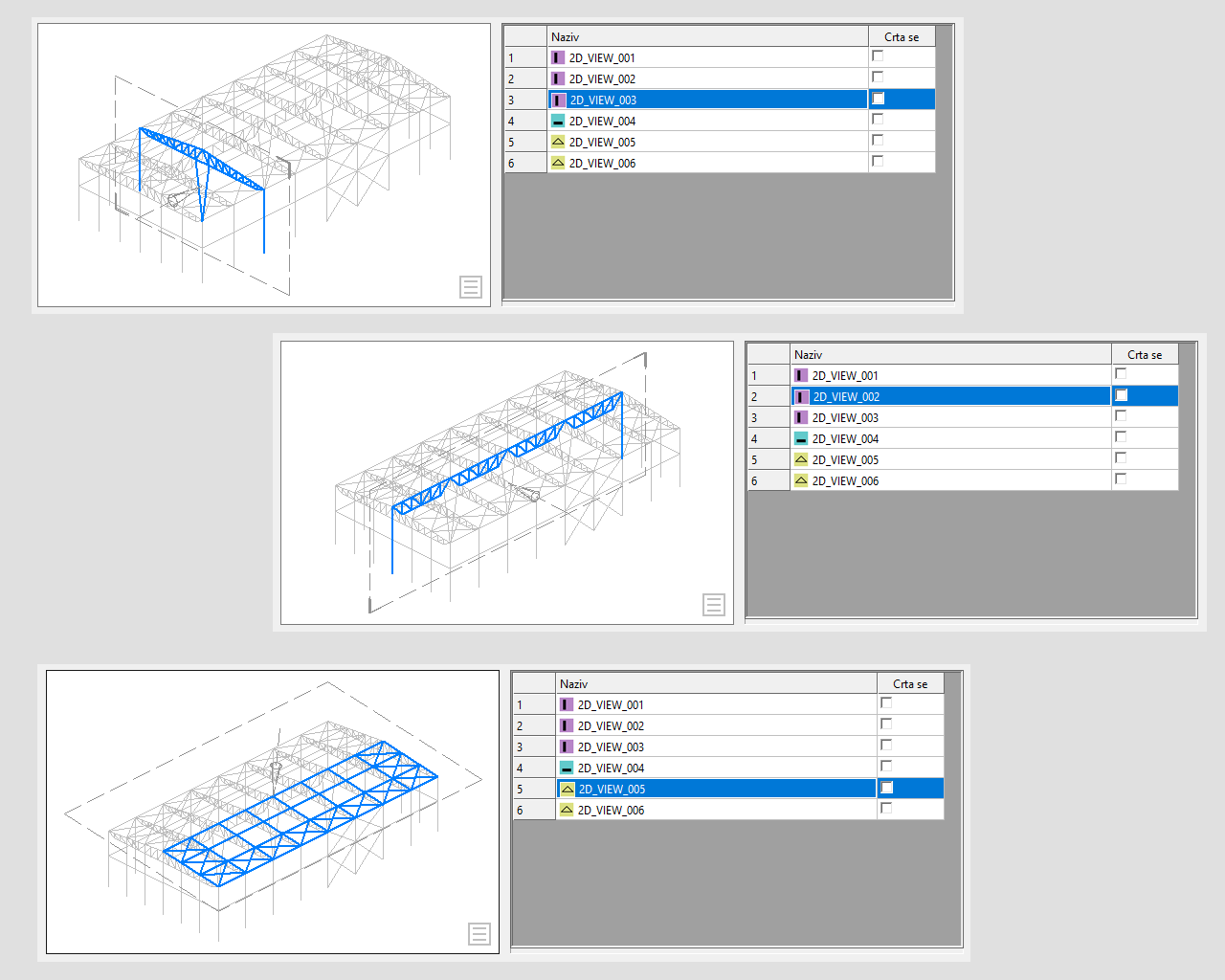

Programu Metal Studio 2 sadrži originalni sistem pravljenja 2D pogleda, sa kojim se na veoma jednostavan način mogu definisati ravni (ramovi, horizontalni nivoi i kose ravni) koje se po želji mogu postavljati u bilo koji od AutoCAD-ovih prozora kako bi se u odabranom prozoru dobio željeni ravanski deo prostorne konstrukcije.

U programu Metal Studio 2 je omogućeno potpuno pojednostavljenje crtanja najsloženijih čvorova u kojima se sustiče više štapova iz više ravni i pravaca.

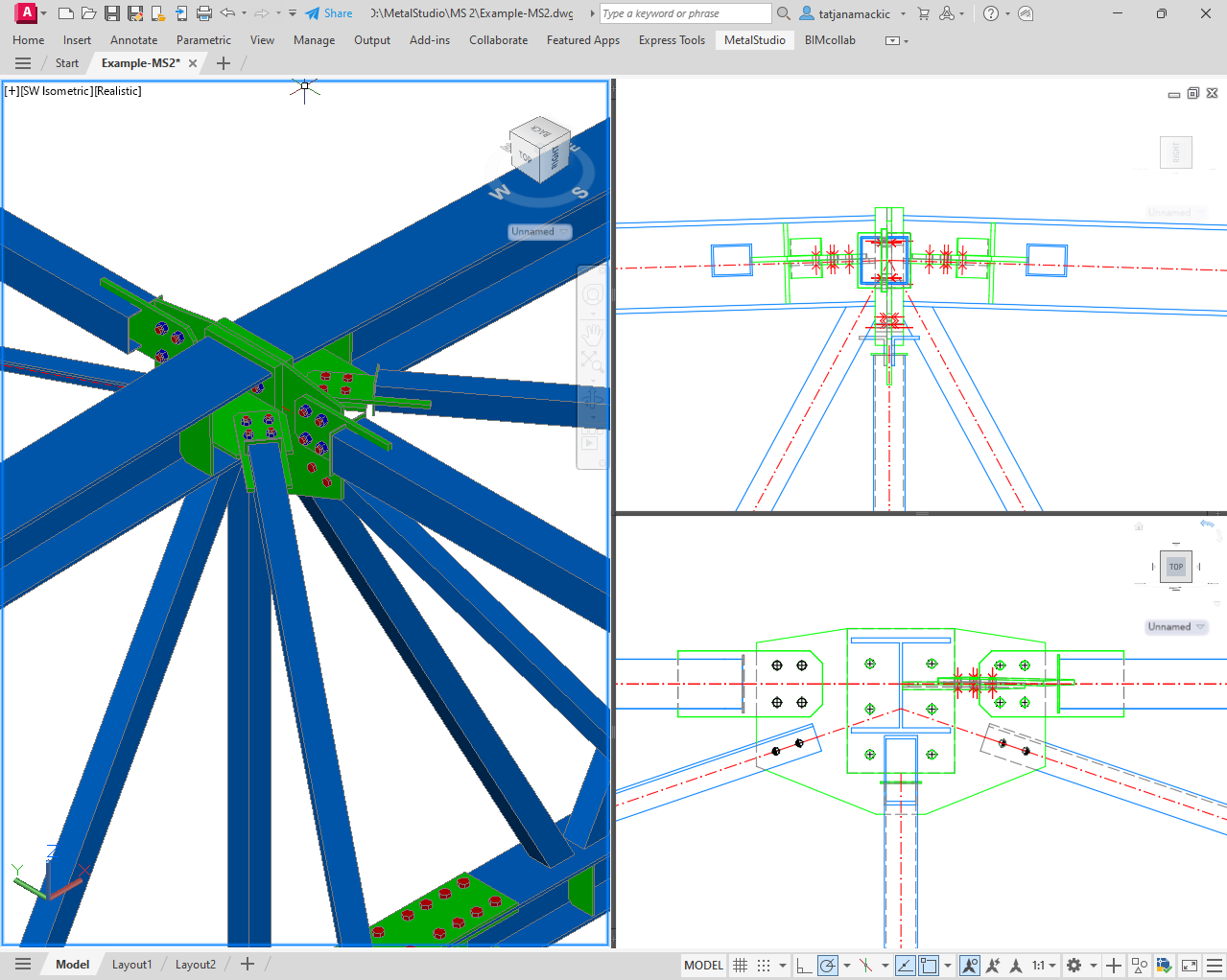

Pomoću AutoCAD-ove mogućnosti istovremenog prikazivanja više vidika (viewport-ova) na ekranu, gde svaki vidik (viewport) može prikazivati različiti deo konstrukcije prikazan iz željenog ugla sa željenim usmerenjem i dubinom prikaza, u kojima se mogu vršiti sva moguća crtanja i manipulacije sa entitetima, izvodi se lako modeliranje i najsloženijeg čvora iz najpogodnijih pogleda.

Modeliranje kose krovne konstrukcije se može vršiti direktno u kosoj ravni, u pravim dimenzijama i potpuno jednako kao u standardnom 2D crtežu, pa je mogućnost greške i potreba za improvizacijama svedena na najmanju moguću meru.

Rad sa kompletnim 3D modelom pre svega omogućava sagledavanje cele konstrukcije ali i bolju proveru upotrebljenih profila i limova.

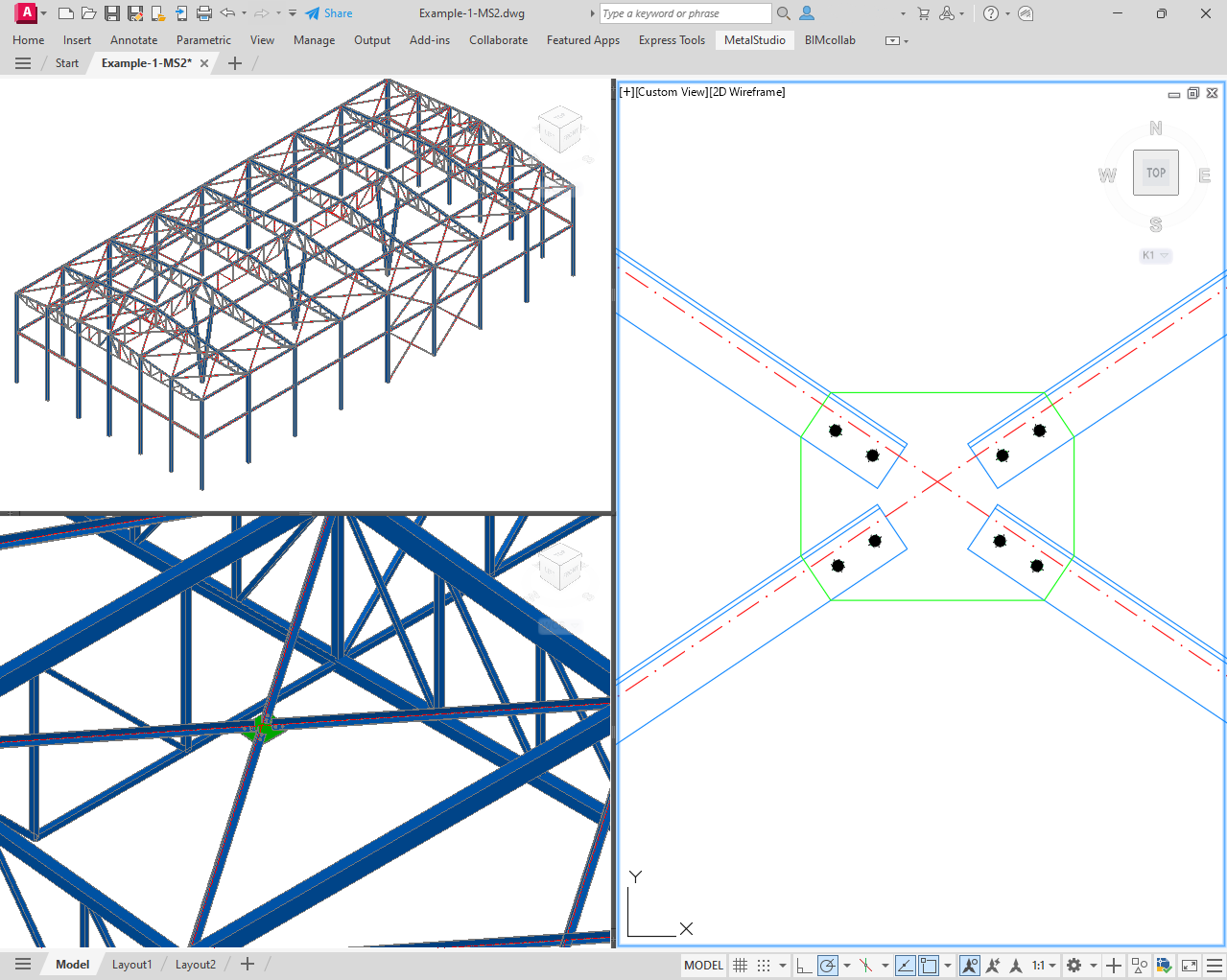

Korišćenjem funkcije za izvoz 3D modela iz programa Tower i uvoza u Metal Studio, u nekoliko poteza se dobija kompletan 3D model u programu Metal Studio.
U takvom modelu se sada na veoma lak i logičan način mogu rešavati detalji veza i napraviti konačni crtež i kompletna tehnička dokumentacija.

Praktičnost ovog koncepta ogleda se u velikoj lakoći kreiranja modela koje se izvodi ravanskim crtanjem. Uz upotrebu izuzetno jednostavnog i razumljivog sistema prostornog ravnanja, moguće je veoma brzo doći do željenog modela. Modeliranje se odvija po sklopovima i nije uslovljeno postojanjem celog prostornog modela.


Efikasnost se ogleda u povećanoj brzini rada - sve što se crta, crta se tako da predstavlja finalni proizvod, 2D crtež. Rezultati rada su odmah vidljivi i spremni za štampu. U 2D prikazu ne postoji razlika između crteža modela i crteža detalja. U svakom trenutku moguće je prebacivanje u 3D režim i dobijanje realističnog 3D prikaza.


Fleksibilnost se ogleda u mogućnosti programa da usled naknadne promene modela automatski ažurira sve 2D crteže. Pored toga, omogućeno je menjanje generisanih 2D crteža naknadnim kotiranjem, obeležavanjem, dodavanjem i brisanjem, i sve to uz dalje zadržavanje njihovog automatskog ažuriranja usled bilo kakve promene na modelu.
Definisanje i mogućnost korišćenja proizvoljnih stilova kotiranja i obeležavanja, povećava upotrebljivost i obezbeđuje veliku prilagodljivost zahtevima korisnika.

Jednostavnost korišćenja

Naše dugogodišnje opredeljenje u pravljenju lako razumljivih, brzih za za učenje, ali istovremeno veoma funkcionalnih i mogućnostima bogatih programa, koje godinama potvrđujemo programima Tower i ArmCAD, u potpunosti je došlo do izražaja pri projektovanju i pravljenju programa Metal Studio. Bliski kontakt sa našim korisnicima pružio nam je informacije o stvarnim željama i potrebama korisnika, a u razvoju programa je učestvovao veći broj stručnjaka sa bogatim iskustvom u projektovanju.
